Modelo: MTFP1-15/100(200)
Tensión asignada (kV): 12-15
Corriente asignada (A): 100(200)
Corriente de corte (kA): 6(8)
Tensión soportada al impulso (kV): 110
Tensión soportada a frecuencia industrial (kV): 42
Línea de fuga (mm): 220

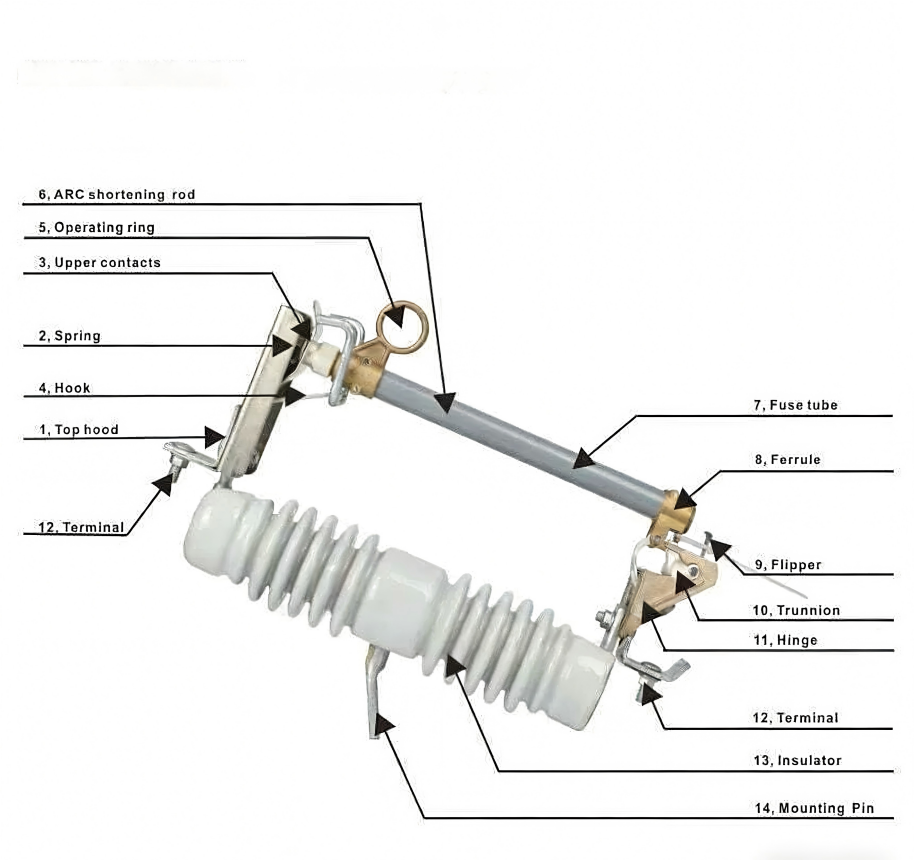

Desglosando la Estructura: Un Sistema de Protección Completo
Para entender realmente un cortacircuito portafusible, hay que verlo como un dispositivo completo con varias partes integradas. No se trata de un solo componente, como un fusible común. Este conjunto de cortacircuito consta de tres partes principales que funcionan al unísono:
El Aislador: Este componente crucial soporta todo el conjunto. Por lo general, está fabricado en porcelana o en un material polimérico más nuevo y ligero.
El Tubo Portafusible: Es un tubo abierto en sus extremos que contiene el elemento fusible. El tubo en sí mismo es una parte vital del proceso de interrupción, ya que ayuda a extinguir el arco eléctrico cuando el fusible se funde (se "sopla").
Contactos y Soportes Metálicos: Estas piezas conectan el dispositivo a la línea eléctrica y al resto de la infraestructura. Los contactos superiores sujetan firmemente el tubo portafusible, mientras que los inferiores están diseñados para liberar el tubo durante una interrupción.
¿Cómo funciona un cortacircuito portafusible?
Se utiliza en líneas aéreas de transmisión y derivaciones para proteger transformadores de distribución contra sobretensiones y sobrecargas. Una sobrecorriente causada por una falla en el transformador o en el circuito del usuario puede hacer que el fusible se funda y que el mecanismo del seccionador se abra de forma visible, desconectando el transformador de la línea. El dispositivo también puede ser abierto manualmente por un operario de la empresa eléctrica que se encuentra en el suelo y utiliza una larga varilla aislante llamada "pértiga".
