Modelo: MTFP1-15
Tensión asignada (kV): 12-15
Corriente asignada (A): 100(200)
Corriente de corte (kA): 6(8)
Tensión soportada al impulso (kV): 110
Tensión soportada a frecuencia industrial (kV): 42
Línea de fuga (mm): 220

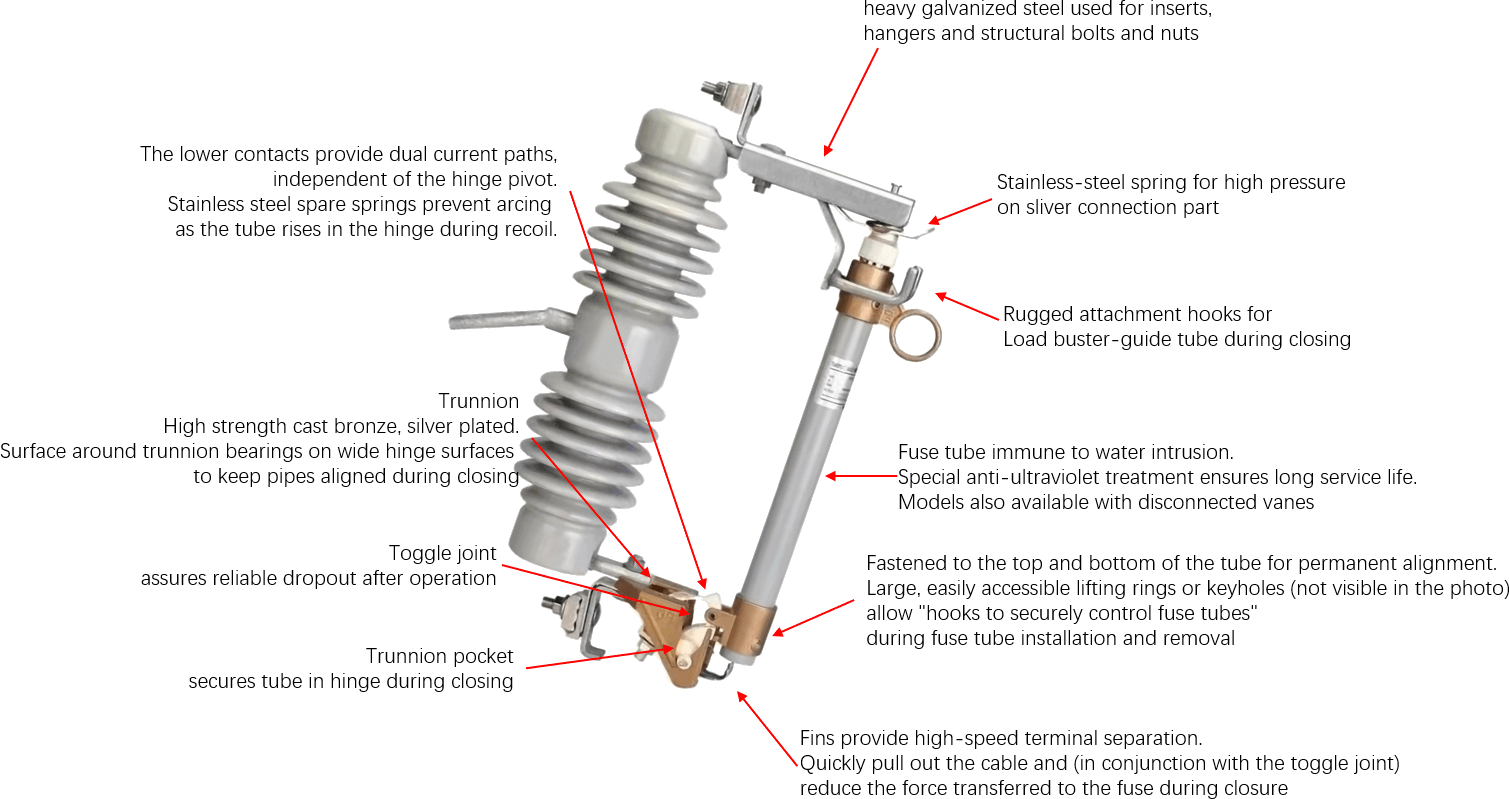

Los cortacircuitos portafusibles cumplen varias funciones cruciales dentro de un sistema de distribución eléctrica. Su diseño se centra en garantizar la seguridad operacional, proteger los activos valiosos y minimizar el tiempo de inactividad del sistema. En esta sección, profundizamos en los roles principales de los cortacircuitos portafusibles y explicamos cómo estas funciones contribuyen a la fiabilidad general del sistema.
Indicación de un Circuito Abierto
Una de las funciones fundamentales de los cortacircuitos portafusibles es proporcionar una indicación clara e inmediata de un circuito abierto. Cuando la corriente que fluye a través de un circuito supera los niveles de operación seguros, el elemento fusible dentro del cortacircuito reacciona abriendo el circuito. Este proceso no solo protege al sistema de daños mayores, sino que también ofrece una señal visual de que se requiere mantenimiento o reparaciones.
Protección Contra Corrientes de Falla a Tierra
Cuando se detecta una falla a tierra, el fusible dentro del cortacircuito opera para extinguir el arco eléctrico e interrumpir el circuito, deteniendo así la sobretensión de corriente. Esta rápida respuesta no solo protege los equipos aguas abajo, sino que también previene situaciones potencialmente peligrosas, como incendios eléctricos. La capacidad de los cortacircuitos portafusibles para proteger contra corrientes de falla a tierra es una de sus funciones más críticas, asegurando que las fallas se contengan antes de que puedan escalar a problemas más graves.
Protección de Transformadores de Distribución
Normalmente, un cortacircuito portafusible alberga un fusible reemplazable que está calibrado para proteger un transformador mediante la interrupción del flujo de corriente excesivo. Por ejemplo, un fusible de 20 A instalado en un cortacircuito abrirá el circuito si la corriente supera esta capacidad durante más de unos pocos segundos. Esta intervención oportuna protege al transformador del sobrecalentamiento y una posible falla. Además, el estado abierto del cortacircuito portafusible ofrece una indicación clara de que el dispositivo de protección ha operado, señalando la necesidad de reemplazar el fusible.
