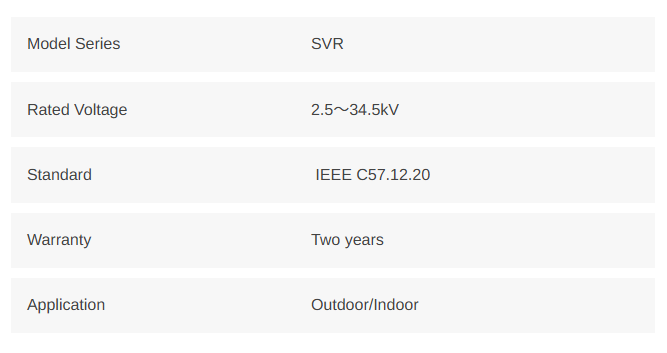

Generalidades

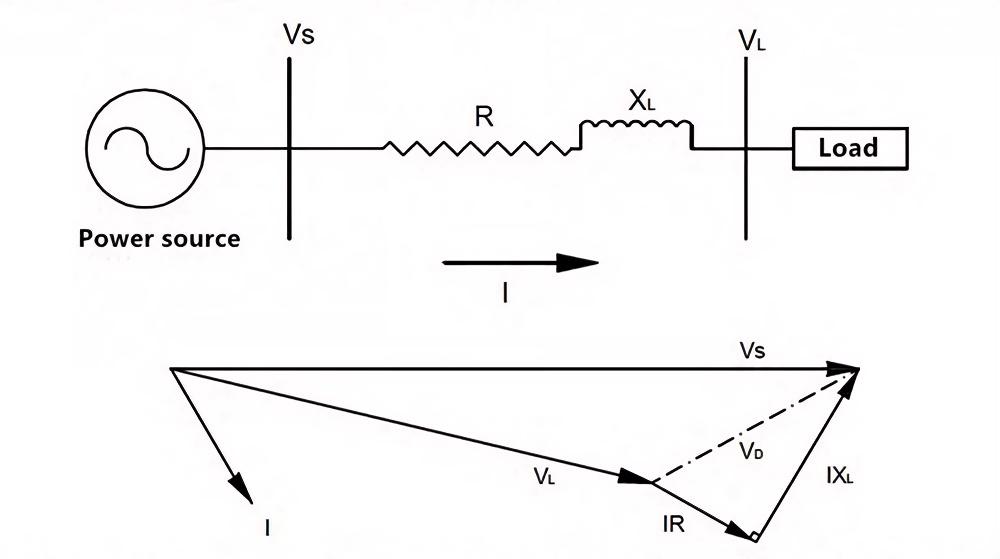

Idealmente, las líneas de distribución deberían poder mantener constante la tensión en toda la línea, pero en la práctica, la impedancia de la línea de distribución provoca que la tensión en el inicio y en el extremo no sea la misma (Figura 1).

Sistema eléctrico de potencia: La baja tensión afecta la salida de los equipos de suministro eléctrico, reduciendo la confiabilidad del suministro. Además, afecta la economía del propio sistema; cuando las caídas de tensión son particularmente severas, puede incluso ocurrir un colapso de tensión, pérdida de frecuencia y apagones, entre otros incidentes.

Equipos eléctricos: La calidad de la tensión tiene un impacto en la operación segura y económica de diversos tipos de equipos, como los motores asíncronos. Por ejemplo, si la tensión disminuye, se reduce el par motor, lo que aumenta el deslizamiento y provoca un incremento significativo de la corriente en el estator y el rotor, resultando en un aumento de la temperatura del motor e incluso su posible quemadura. Por el contrario, cuando la tensión es demasiado alta, la corriente de excitación y las pérdidas en el hierro aumentan considerablemente, lo que provoca sobrecalentamiento del motor y reduce su eficiencia.

Pérdidas en el sistema de potencia:  Al transportar una cantidad determinada de energía, las pérdidas del sistema son proporcionales al cuadrado de la tensión de operación. Si la tensión disminuye, la corriente aumenta y, con ella, las pérdidas, lo que incrementa las pérdidas totales del sistema.

Principio de funcionamiento:

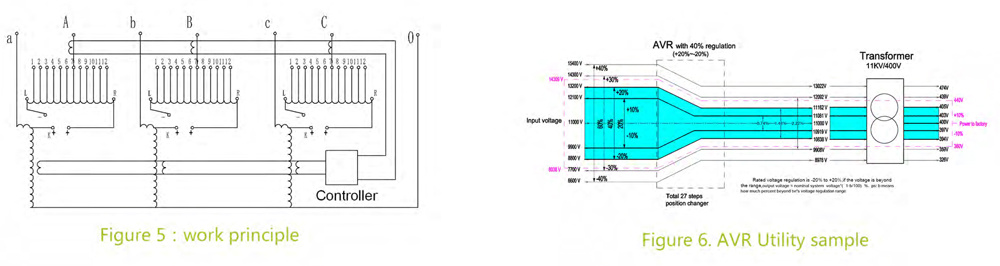

El regulador de tensión TVR-line es un autotransformador de diseño especial con cambiador de tomas bajo carga. Regula automática y suavemente la tensión de salida, "monitoreándola" y garantizando que se mantenga dentro de los requisitos establecidos. La regulación de 27 tomas permite alcanzar una precisión de regulación de 0,75 % en cada paso. Véase la figura 5 a continuación.

En la Figura 6, se muestra un ejemplo práctico de una fábrica que requiere alimentación eléctrica de 400 V, pero la línea de suministro no es estable en verano porque la carga alcanza el 120 % de la capacidad nominal. Como resultado, la tensión que llega a la fábrica es inferior a 360 V, lo que impide el funcionamiento de todos los equipos eléctricos. Tras instalar un regulador automático de tensión, este ajusta la tensión de la línea de 80–380 V a 110–400 V y la mantiene estable con una precisión del 2 %, logrando así que la alimentación a la fábrica se mantenga en 400 V (con una precisión de +8 V).

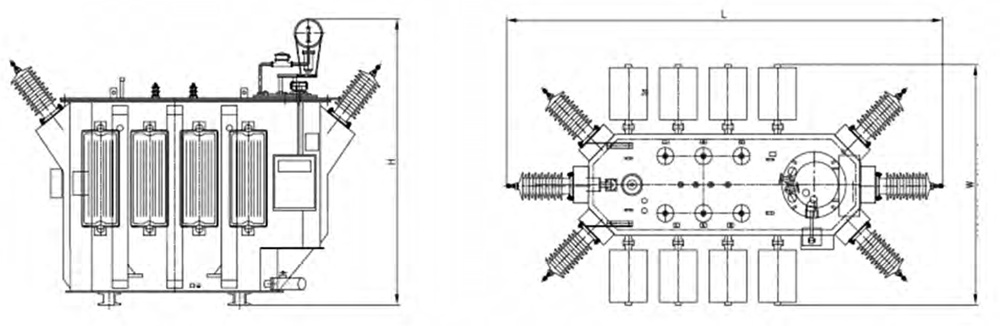

Uso de líneas de transmisión

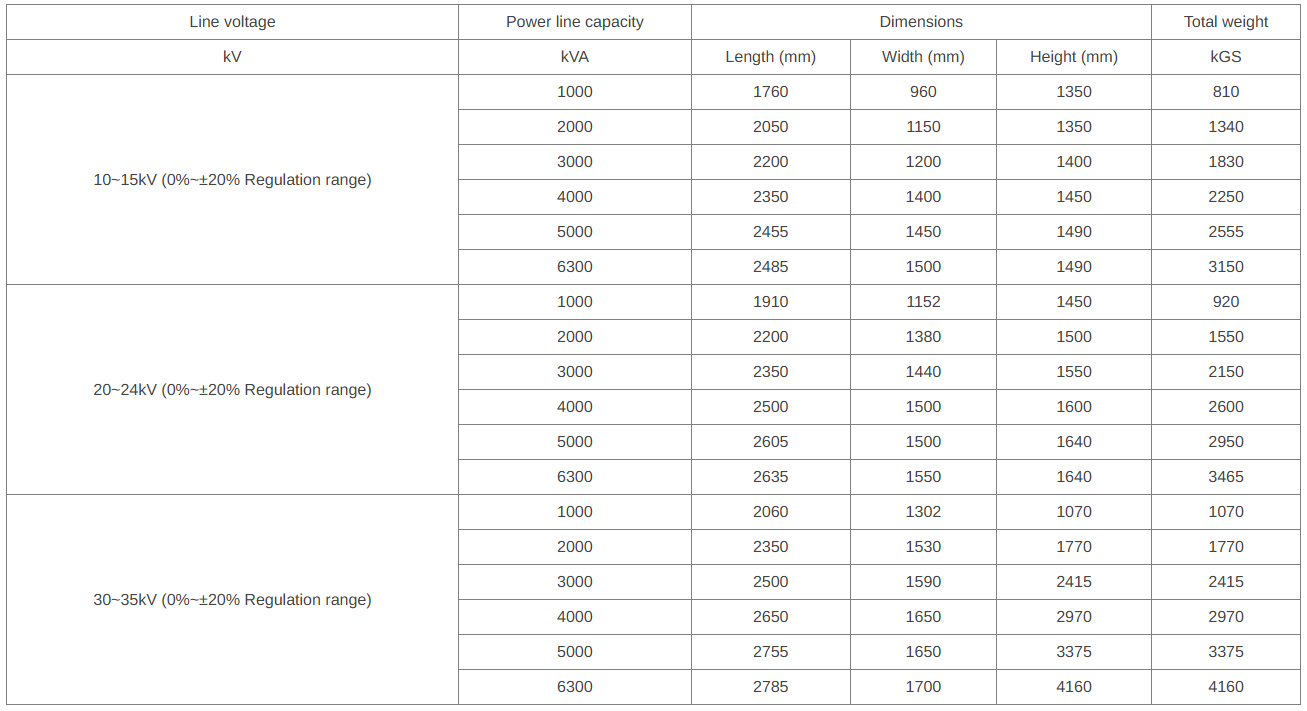

Tabla técnica (50 Hz/60 Hz)

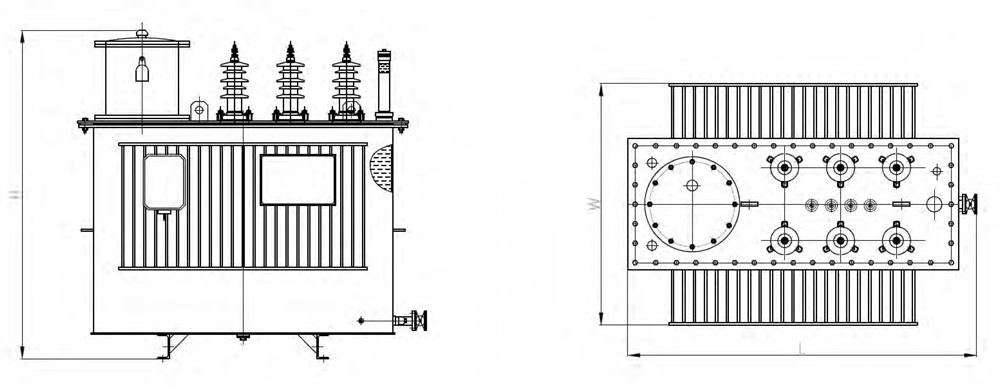

Uso en subestaciones eléctricas

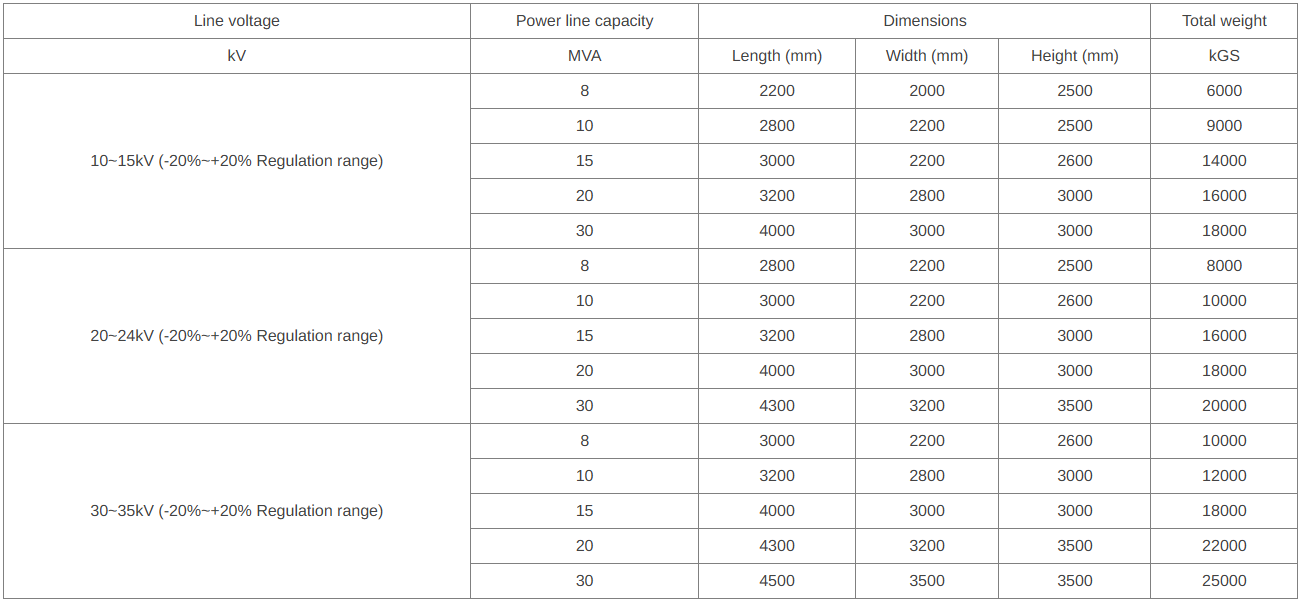

Tabla técnica (50 Hz/60 Hz)
